起源の場所:
広東省、中国
ブランド名:
ORK
証明:
IATF16949, ISO9001, ISO14001, ISO45001, ISO13485，FDA, WRAS, LFGB,UL, ROHS, REACH compliant material
モデル番号:
AS568/BS/JISシリーズ

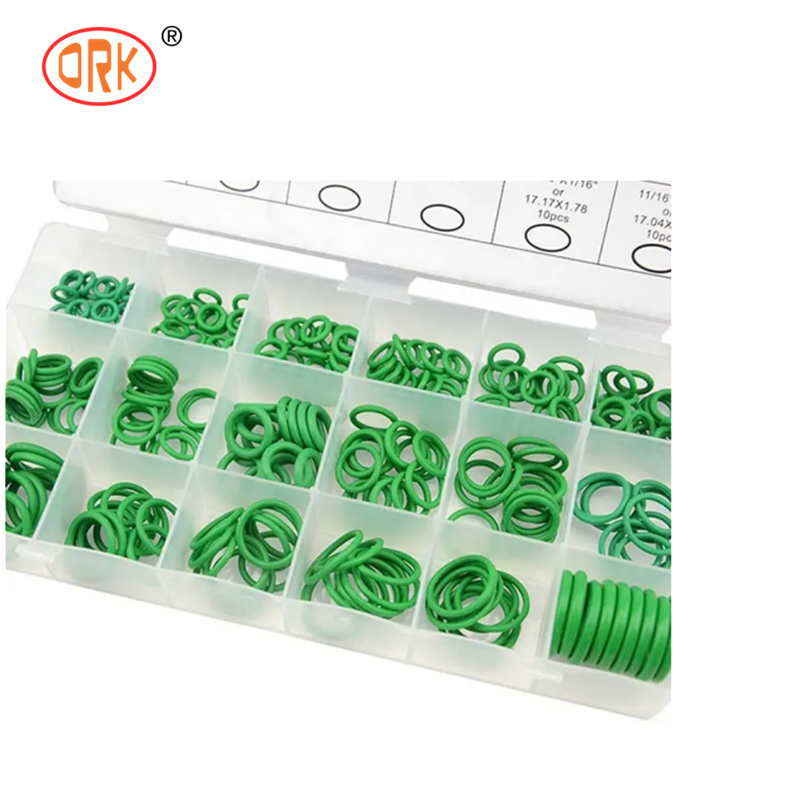

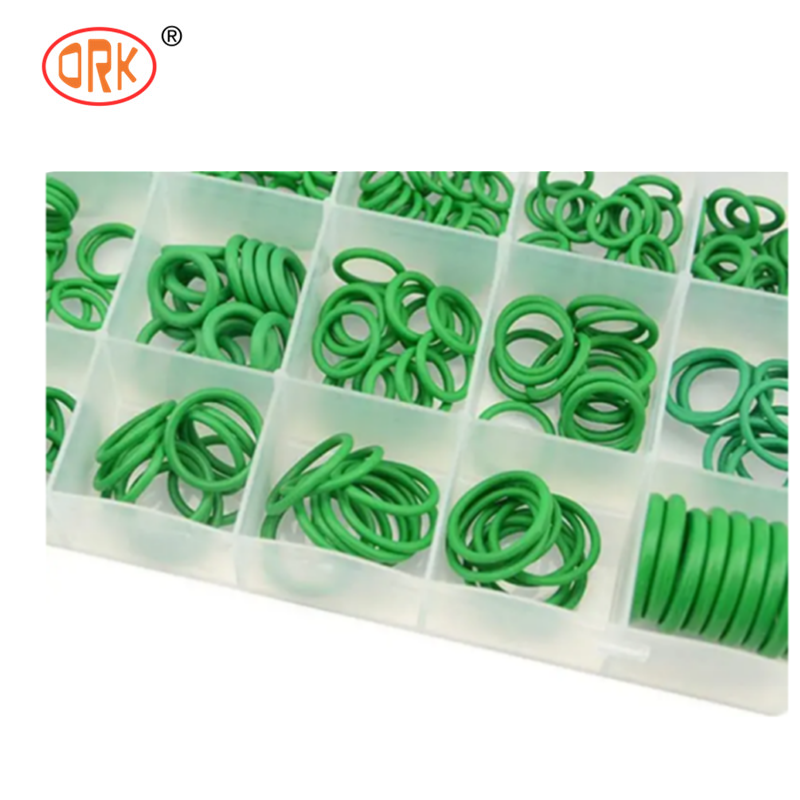

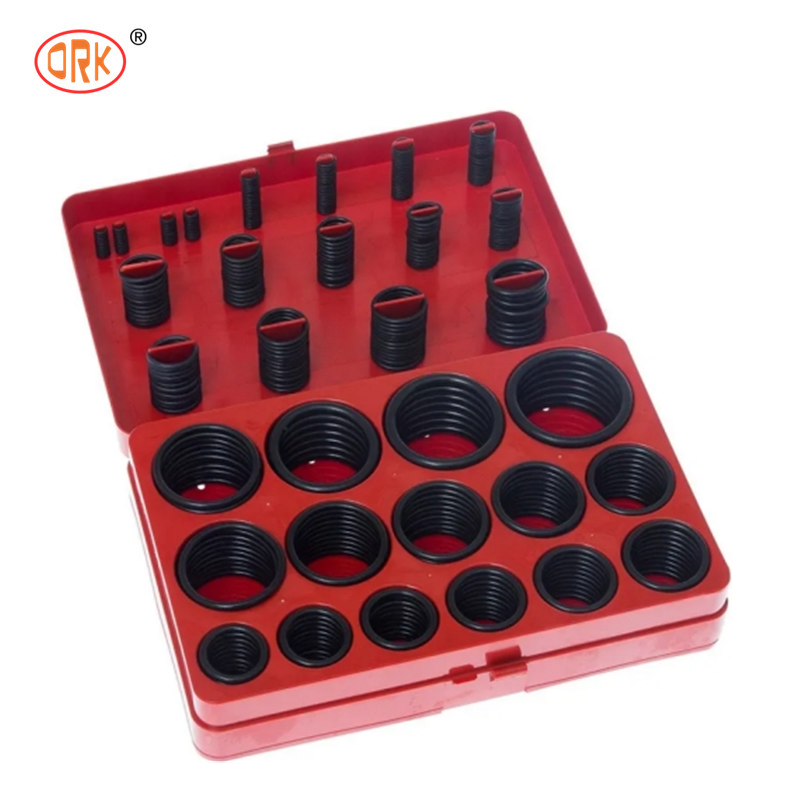

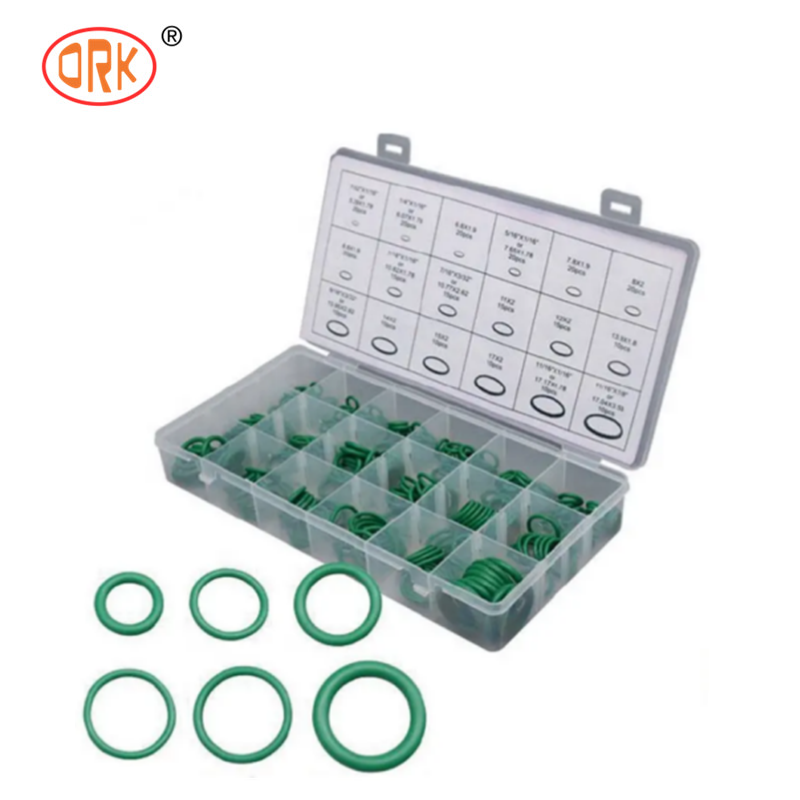

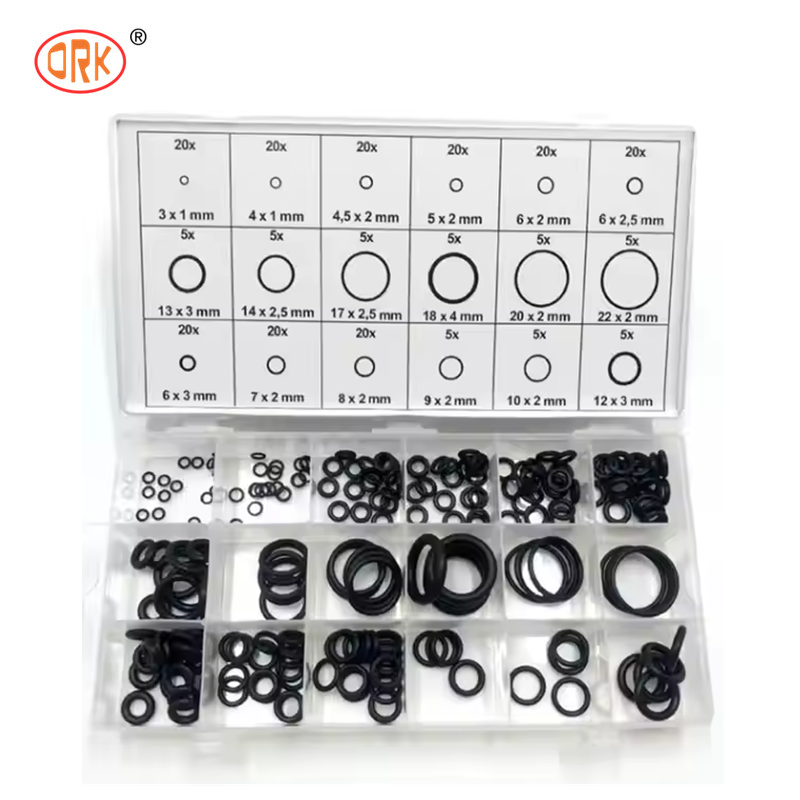

この工業用ゴム製Oリングアソートメントキットは、NBR、EPDM、シリコーン、FKMを含む複数のゴム素材オプションを提供する完全なシーリングソリューションです。油圧、空圧、流体システムにおける多様なシーリングメンテナンスニーズに対応する幅広いサイズが含まれています。
以下の2つのOリングキットも一般的に使用されています。他のサイズが必要な場合は、仕様に合わせてカスタムキットを作成できます。
| 部品番号（AS 568） | 内径（mm） | 断面径（mm） | キット内の数量 | 部品番号（AS 568） | 内径（mm） | 断面径（mm） | キット内の数量 |
|---|---|---|---|---|---|---|---|
| A 006 | 2.90 | 1.78 | 20 | A 211 | 20.22 | 3.53 | 10 |
| A 007 | 3.68 | 1.78 | 20 | A 212 | 21.82 | 3.53 | 10 |
| A 008 | 4.47 | 1.78 | 20 | A 213 | 23.39 | 3.53 | 10 |
| A 009 | 5.28 | 1.78 | 20 | A 214 | 24.99 | 3.53 | 10 |
| A 010 | 6.07 | 1.78 | 20 | A 215 | 26.57 | 3.53 | 10 |
| A 011 | 7.65 | 1.78 | 20 | A 216 | 28.17 | 3.53 | 10 |
| A 012 | 9.25 | 1.78 | 20 | A 217 | 29.74 | 3.53 | 10 |
| A 110 | 9.19 | 2.62 | 13 | A 218 | 31.34 | 3.53 | 10 |
| A 111 | 10.77 | 2.62 | 13 | A 219 | 32.92 | 3.53 | 10 |
| A 112 | 12.37 | 2.62 | 13 | A 220 | 34.52 | 3.53 | 10 |
| A 113 | 13.94 | 2.62 | 13 | A 221 | 36.09 | 3.53 | 10 |
| A 114 | 15.54 | 2.62 | 13 | A 222 | 37.69 | 3.53 | 10 |
| A 115 | 17.12 | 2.62 | 13 | A 325 | 37.47 | 5.33 | 7 |
| A 116 | 18.72 | 2.62 | 13 | A 326 | 40.64 | 5.33 | 7 |
| A 210 | 18.64 | 3.53 | 10 | A 327 | 43.82 | 5.33 | 7 |
総数量：382個
| 部品番号（ONキット） | 内径（mm） | 断面径（mm） | キット内の数量 | 部品番号（ONキット） | 内径（mm） | 断面径（mm） | キット内の数量 |
|---|---|---|---|---|---|---|---|
| R_01 | 3.00 | 2.00 | 18 | R_16 | 20.00 | 3.00 | 12 |
| R_02 | 4.00 | 2.00 | 18 | R_17 | 22.00 | 3.00 | 12 |
| R_03 | 5.00 | 2.00 | 18 | R_18 | 24.00 | 3.00 | 12 |
| R_04 | 6.00 | 2.00 | 18 | R_19 | 25.00 | 3.00 | 12 |
| R_05 | 7.00 | 2.00 | 17 | R_20 | 27.00 | 3.00 | 12 |
| R_06 | 8.00 | 2.00 | 17 | R_21 | 28.00 | 3.00 | 12 |
| R_07 | 10.00 | 2.00 | 17 | R_22 | 30.00 | 3.00 | 12 |
| R_08 | 10.00 | 2.50 | 14 | R_23 | 32.00 | 3.00 | 12 |
| R_09 | 11.00 | 2.50 | 14 | R_24 | 33.00 | 3.00 | 12 |
| R_10 | 12.00 | 2.50 | 14 | R_25 | 35.00 | 3.00 | 12 |
| R_11 | 14.00 | 2.50 | 14 | R_26 | 36.00 | 3.00 | 12 |
| R_12 | 16.00 | 2.50 | 14 | R_27 | 38.00 | 3.00 | 12 |
| R_13 | 17.00 | 2.50 | 14 | R_28 | 38.00 | 4.00 | 9 |
| R_14 | 19.00 | 2.50 | 14 | R_29 | 42.00 | 4.00 | 9 |
| R_15 | 19.00 | 3.00 | 12 | R_30 | 45.00 | 4.00 | 9 |
総数量：404個
| 部品番号 | サイズ（内径*断面径 mm） | 数量 | 部品番号 | サイズ（内径*断面径 mm） | 数量 |
|---|---|---|---|---|---|
| P3 | 2.8*1.9 | 18 | P22 | 21.8*2.4 | 14 |
| P4 | 3.8*1.9 | 18 | P22.4 | 22.1*3.5 | 10 |
| P5 | 4.8*1.9 | 18 | G25 | 24.4*3.1 | 11 |
| P6 | 5.8*1.9 | 18 | P25 | 24.7*3.5 | 10 |
| P7 | 6.8*1.9 | 18 | P26 | 25.7*3.5 | 10 |
| P8 | 7.8*1.9 | 18 | G30 | 29.4*3.1 | 11 |
| P9 | 8.8*1.9 | 18 | P30 | 29.7*3.5 | 10 |
| P10A | 9.8*2.4 | 14 | P32 | 31.7*3.5 | 10 |
| P11 | 10.8*2.4 | 14 | P34 | 33.7*3.5 | 10 |
| P12 | 11.8*2.4 | 14 | G35 | 34.4*3.1 | 11 |
| P14 | 13.8*2.4 | 14 | P36 | 35.7*3.5 | 10 |
| P16 | 15.8*2.4 | 14 | G40 | 39.4*3.1 | 11 |
| P18 | 17.8*2.4 | 14 | P40 | 39.7*3.5 | 10 |
| P20 | 19.8*2.4 | 14 | G45 | 44.4*3.1 | 11 |
| P21 | 20.8*2.4 | 14 | P48 | 47.7*3.5 | 10 |
Oリングは、静止時または移動時を問わず、指定された温度、圧力、およびさまざまな液体および気体媒体で信頼性の高いシーリングを提供するために、さまざまな機械および機器に取り付けられています。機械、船舶、自動車、航空宇宙、冶金、化学、工学、建設、鉱業、石油、プラスチック、農業機械、および幅広い計器でシーリング要素として広く応用されています。
Oリングは主に静的シールと往復シールに使用されます。回転運動の場合、低速回転シーリングデバイスに限定されます。Oリングは通常、シーリングセクションの外円または内円の長方形断面溝に取り付けられます。Oリングシールは、油、酸、摩耗、浸食、その他の化学環境での優れた衝撃吸収性も提供します。その結果、Oリングは油圧および空圧駆動システムで最も広く使用されているシールです。
物理的には、シリコーンOリングは石英由来の元素であるシリコンをベースにしています。このクラスの合成エラストマーを作成するために、メチル、フェニル、ビニルなどのペンダント有機基がシリコン原子に結合されています。側鎖の異なる添加により、特性に大きなばらつきが生じます。シリコーンOリングは、優れた耐熱性、耐オゾン性、耐コロナ性を持ち、良好な誘電安定性と多くの油、化学薬品、溶剤への耐性を備えています。シリコーンOリングは低温で最高の柔軟性を維持しますが、引張強度が低く、耐摩耗性が低いです。
シリコーンOリングは、一般的なシリコーンOリングコンパウンドと同じ特性を維持しながら、金属検出可能なバリエーションでも提供される場合があります。RUICHEN Sealingは、FDA規格に準拠したシリコーンOリングを提供しており、食品および飲料の生産ライン、医療および製薬製造での使用に適しています。シリコーンおよび金属検出可能なシリコーンOリングの両方がFDAに準拠しています。
| 特徴 | 値 |
|---|---|
| ISO指定 | VMQ |
| 化学名 | シリコーンゴム |
| 架橋 | 過酸化物架橋 |
| 商標名 | シリコーン、シリコーン |
| 媒体耐性 | 中程度の媒体耐性 |
| 耐熱性 | -60℃～+200℃ |
| 標準色 | 赤 |
| 標準硬度 | 70ショアA |
| 産業 | 食品産業、ガス/水道設備 |
| 製造 | 圧縮成形および射出成形 |
| 公差 | DIN ISO 3601 |
| 耐久性 | 10年 |
NBR、FKM、SIL、EPDM、CR、NR、PU、HNBR、FFKM、ACM、SBR、FLS（FVMQ）などの素材を提供できます。異なるエラストマーは、さまざまな化学元素との適合性や特性が異なります。よりコスト効率の高いOリングをご注文いただくために、以下の表で素材に関する詳細をご確認ください。
| 素材 | 硬度（ショアA） | 温度（℃） | 主な色 | 利点 | 価格レベル | 保管寿命（年） |
|---|---|---|---|---|---|---|
| NBR / ニトリル / ブナ-N | 60～90 | -40～120 | 黒 | 良好な耐油性と低価格 | 低 | 5～10 |
| HNBR / HSN | 60～90 | -40～150 | 緑 | 冷却業界に適しています | 高 | 5～10 |
| FKM / FPM / バイソン | 70～90 | -20～200 | 茶色 | 耐熱性・耐薬品性 | 高 | 約20 |
| EPDM / EPR | 50～90 | -50～150 | 黒 | 優れた耐候性・耐老化性 | 普通 | 5～10 |
| VMQ / シリコーン | 40～80 | -70～220 | 赤 | 耐熱性・FDA食品グレード | 高 | 約20 |
| ネオプレン / CR | 50～90 | -40～120 | 黒 | 汎用性 | 普通 | 5～10 |
| FFKM | 70～90 | -10～320 | 黒 | 優れた耐薬品性・耐熱性 | 最高 | 約20 |
| FVMQ / フルオロシリコーン | 40～80 | -60～200 | 青 | より広い動作温度範囲 | 高 | 約20 |
| Aflas / FEPM | 40～90 | -2～230 | 黒 | 良好な化学的適合性 | 高め | 約20 |
| PU / ポリウレタン | 60～90 | -40～90 | ナチュラル | 高強度・耐摩耗性 | 高 | 約10 |
以下の認証を取得しています：ISO 9001:2015、ISO 14001:2015、ISO 45001:2018、IATF、FDA、REACH、ROHS、SGSなど。
Oリングの色については、お客様の要望に応じて製造できます。以下の表は、当社が製造したカラフルなOリングを示しています。着色Oリングが必要な場合は、パントン番号をご提供ください。
自動車用ゴムシール、コネクタ用ゴムシール、電動工具用ゴムシール、バルブ用ゴムシール、パイプ用ゴムシール、半導体用ゴムシール、油圧・空圧用ゴムシール、ポンプ用ゴムシール、石油・ガス用シール、食品グレードゴムシール、医療用ゴムシール、化学機器用ゴムシールなども製造可能です。
Ruichenは常にお客様の要件を満たします。高品質のOリングを製造するために、当社は以下の一般基準を実施しています：
